原水、净环、浊环、回用、RO
水系统要按水质和用途分层，不能把所有问题都叫“污水处理”。
- 看补水、排污、旁滤、浓缩倍率和结垢风险。
- 看 UF/RO/NF、浓盐水和零排边界。
05 · 公辅与环保 · 10 分钟
公辅与环保：水、汽、煤气和数据闭环
钢厂的公辅系统不是后勤配套，而是项目边界层：水、电、气、汽、煤气、压缩空气和环保数据共同决定节能节水能否落地和验收。
一句话目标：能把水系统、锅炉水汽、煤气能源、氧氮氩、压缩空气、环保治理和验收数据放回钢厂总流程中理解。
System Breakdown
公辅系统按六套系统来学
看公辅时不要只问“有没有水站”或“有没有锅炉”。要拆成水质、水量、热量、压力、气体、排污和数据几个维度。
给水、炉水、蒸汽、凝结水
锅炉水汽循环承担发电和供汽，水质、排污、腐蚀结垢和蒸汽品质共同影响安全和效率。
- 看除盐水、除氧、加药和排污率。
- 看蒸汽携盐、凝结水回收和汽轮机风险。
高炉煤气、焦炉煤气、转炉煤气
副产煤气连接热风炉、锅炉、发电、加热炉和安全联锁，是厂内能源网的主干。
- 看煤气柜、发电机组、锅炉吨位和热风炉用户。
- 看煤气脱硫、除尘、调峰和安全联锁。
制氧、富氧、吹炼、保护和搅拌
氧气支撑高炉富氧和转炉吹炼，氮气用于吹扫置换，氩气用于精炼搅拌和保护。
- 看制氧负荷、纯度、压力和冶炼节奏。
- 看氧氮氩是否制约炼钢和高炉强化。
仪表、阀门、输送、吹扫和干燥
空压站电耗高，泄漏、压力等级和干燥系统会形成持续运行成本。
- 看供气压力是否被少数高压用户抬高。
- 看泄漏、露点、干燥机和管网压降。
治理设施、CEMS、DCS 和台账
超低排放不仅是末端设备，还包括无组织治理、清洁运输、在线监测和生产数据联动。
- 看排口、监测点、DCS/CEMS 和台账。
- 看改造后是否能长期稳定达标。
Process Map
公辅系统决定很多节能节水项目能不能稳定运行
主工艺提出负荷，公辅系统负责供应和回收。看钢厂机会时，不能只看设备本体，也要看水、电、汽、煤气和环保边界。
关键设备
- 净环水、浊环水、除盐水和废水回用系统。
- 锅炉、汽轮发电、煤气柜和余热回收装置。
- 压缩空气、氧气、氮气、氩气等气体系统。
- 除尘、脱硫、脱硝、CEMS 和无组织管控。

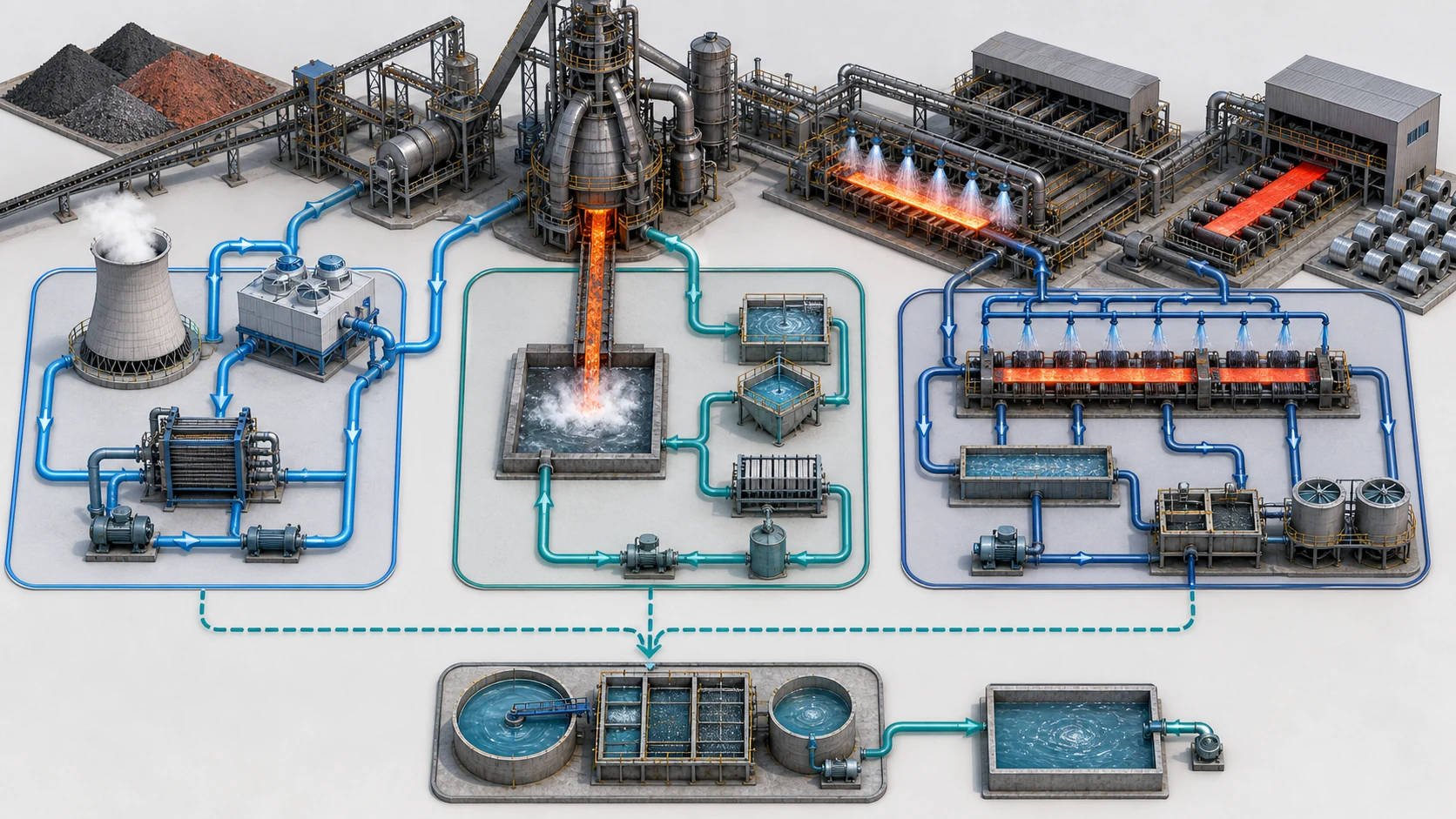

Water Layers
水系统要按水质和用途分层，不要混成一桶水
钢厂节水项目的第一步，是把每类水的用途、污染负荷、处理单元和最终去向说清楚。
| 水类 | 典型用途 | 新人要看什么 | 关联技术 |
|---|---|---|---|
| 原水/补水 | 地表水、地下水、市政中水、海水淡化或外购水。 | 看水源稳定性、取水指标、单价和补水约束。 | 全厂水效、回用边界。 |
| 净环水 | 间接冷却，不直接接触粉尘、油泥和钢坯。 | 看换热、浓缩倍率、排污、旁滤和药剂。 | 循环水提效、排污减量。 |
| 浊环水 | 连铸、轧钢、除鳞等直接接触颗粒、油和氧化铁皮的水。 | 看旋流井、沉淀、除油、过滤、污泥和回用水质。 | 过滤回用、智能水处理。 |
| 冲渣水 | 高炉渣冷却和粒化。 | 看温度、流量、悬浮物、过滤保护和运行连续性。 | 高炉冲渣水余热脱湿。 |
| 除盐水 | 锅炉、蒸汽、汽轮机和部分高品质工艺用户。 | 看电导、硅、硬度、溶氧、产水率和再生/膜系统。 | 多胺成膜、SSDRO。 |
| 废水回用/RO | 综合污水、中水、脱盐水站、浓盐水和零排系统。 | 看 UF/RO/NF、回收率、CIP、浓水去向和外排边界。 | 智慧反渗透 SSDRO。 |
Steam Loop
锅炉水汽系统是一条水质、热量和排污共同组成的回路
多胺成膜这类技术之所以不只是“药剂替代”，是因为它影响除盐水、排污、蒸汽品质、凝结水回收和金属表面状态。
除盐水进入给水系统
除盐水先经过除氧、加药和给水泵，水质决定锅炉结垢和腐蚀底线。
炉水受热并浓缩
水在锅炉内受热蒸发，盐分不断浓缩，需要连续或定期排污。
蒸汽进入用户
蒸汽可进入汽轮机、加热、伴热和工艺用户，品质差会带来携盐和沉积。
凝结水回收
凝结水是高品质热水，回收率越高，补除盐水和燃料消耗越低。
排污和药耗验收
排污既是水损失也是热损失，要和铁、硅、电导、溶氧、药耗一起看。
Gas Energy
副产煤气是一张厂内能源网，不能只看“有没有发电”
高炉煤气、焦炉煤气和转炉煤气热值、产生方式和稳定性不同，决定锅炉、燃机、加热炉和热风炉的运行边界。
量大、热值低、用户多
常用于热风炉、锅炉、发电和加热炉，重点看除尘、压力、热值波动和管网调度。
热值高、价值高
适合高价值燃料或掺烧，脱硫、净化和外供边界会影响能源优化。
间歇产生、依赖回收
回收稳定性、煤气柜容量和安全联锁很关键，否则热值和供应会波动。
Air And Industrial Gases
氧氮氩和压缩空气决定很多“看不见”的能耗
制氧和空压系统往往在新人培训中被忽略，但它们直接支撑富氧、吹炼、保护、仪表和气动控制。
高炉富氧和转炉吹炼
看氧气纯度、压力、流量、制氧负荷和冶炼节奏匹配。
保护、吹扫、气封和安全置换
看高低压氮气用户、稳定性和事故状态备用能力。
精炼搅拌和保护
看精炼站、连铸保护和特殊钢种对氩气的依赖。
仪表、输送、吹扫和干燥
看空压站电耗、泄漏、露点、干燥机和压力等级。
Acceptance Loop
项目验收要形成一条闭环，不是改完设备就结束
节能节水项目最终要被数据证明。新人要先知道哪些数据属于基准期，哪些数据属于改造后运行期。
基准期数据
锁定产量、负荷、燃耗、水耗、药耗、排污、气象和质量指标。
改造边界
说明接入哪些设备、哪些系统不变，避免收益被其它变化混淆。
负荷修正
用产量、季节、原料和运行小时修正，保证前后数据可比。
指标验收
回到节焦、脱湿量、产水率、排污率、回收率、药耗和稳定性。
环保约束
检查 CEMS、外排、浓水、污泥、噪声和安全联锁，确认收益可持续。
Core Metrics
看公辅，重点看“稳定性、回用率、排放边界、运行成本”
公辅不是配角。很多技术收益最终都要在公辅系统里被计量、验收和持续运行。
| 指标 | 新人理解 | 关联机会 |
|---|---|---|
| 循环水倍率 | 水被反复使用的程度和浓缩风险。 | 关联补水、排污、结垢和膜系统。 |
| 除盐水规模 | 锅炉和蒸汽系统对高品质水的需求。 | 关联多胺成膜、RO 和运行费用。 |
| 锅炉排污率 | 为控制盐分排出的高温炉水比例。 | 关联排污热损失、除盐水消耗和多胺成膜收益。 |
| 凝结水回收率 | 蒸汽做功或换热后回收为高品质水的比例。 | 影响补水量、热量回收和锅炉运行稳定性。 |
| 废水回用边界 | 废水是否全部回用、是否有外排或零排。 | 关联智慧 RO、浓水处置和环保合规。 |
| 煤气发电配置 | 煤气锅炉吨位、汽轮机/发电机容量和煤气柜调峰能力。 | 关联自发电率、余热利用和锅炉水汽系统。 |
| 氧氮氩与空压负荷 | 制氧、富氧、吹炼、保护气、仪表气和压缩空气压力等级。 | 关联冶炼节奏、公辅电耗和压力泄漏治理。 |
| 超低排放系统 | 有组织、无组织和清洁运输综合管理。 | 关联烟气治理和数据化运维。 |
| 验收数据闭环 | 基准期、运行期、负荷修正和环保约束是否完整。 | 决定节能节水收益能否被持续证明。 |
常见误区
- 把水处理只理解成末端污水处理。
- 只看节水量，不看水质风险和运行稳定性。
- 把锅炉排污只当作水损失，忽略其中带走的热量和除盐水成本。
- 把环保达标和节能降耗割裂开。
延伸阅读
Check
3 道自测题
能答出来，就可以进入四项技术专题。
1. 净环水和浊环水有什么区别？
用应用场景解释。
参考答案
净环水多用于间接冷却，浊环水多接触工艺介质或颗粒污染，需要沉淀、过滤和回用管理。2. 锅炉排污为什么既是水损失也是热损失？
从炉水浓缩和排污温度解释。
参考答案
排污带走高盐炉水以控制水质，同时排出的水温度高、品质接近除盐水，等于同时损失水、热量和制水成本。3. 项目验收闭环包括哪些环节？
至少列出四个。
