逆流反应器
烧结矿、球团、焦炭向下，CO、H2 和热风燃烧产物向上，热量和还原能力逆向传递。
03 · 高炉炼铁 · 10 分钟
高炉炼铁：燃料比、鼓风和余热从哪里来
高炉把铁矿石还原成铁水。鼓风、焦炭、喷煤、热风炉、炉顶煤气和冲渣水共同决定能耗与余热利用空间。
一句话目标：能说清高炉把烧结矿还原成铁水的基本逻辑，并能解释为什么“湿热鼓风”和“冲渣水余热”可以被耦合成脱湿节焦方案。
Inside Furnace
高炉不是燃烧炉，而是逆流还原反应器
理解高炉，不能只记住炉容和产铁量。它的核心是炉料向下、煤气向上，热量、还原气和透气性在炉内不断交换。
焦炭三重作用
焦炭既提供热量，又提供还原剂，还支撑料柱透气性；因此不能只把它理解成燃料。
热风和喷煤
热风炉提高风温，喷煤替代部分焦炭，但受炉况、富氧、透气性和煤粉燃尽限制。
软熔带和稳定性
软熔带位置影响压差、煤气分布和燃料比，炉况不稳时节能项目收益也会被稀释。
高炉副产系统
高炉煤气、TRT、炉顶均压煤气回收和冲渣水共同形成节能与余热利用入口。
Coupling Logic
技术机会来自两条线的耦合：高湿空气需要冷量，冲渣水恰好有热量
新版 PPT 的讲解顺序很适合新人：不要先讲设备型号，先讲现场为什么需要这套系统，再讲水路、冷路和风路如何闭合。
湿热季节鼓风含湿量高
空气中的水分随鼓风进入高炉后，会带来汽化、分解和炉况波动负担。南方、沿海、高湿地区更明显。
冲渣水余热连续存在
高炉冲渣水通常有 80-90℃ 左右低品位余热，传统系统多是冷却后循环，热量没有转化为工艺收益。

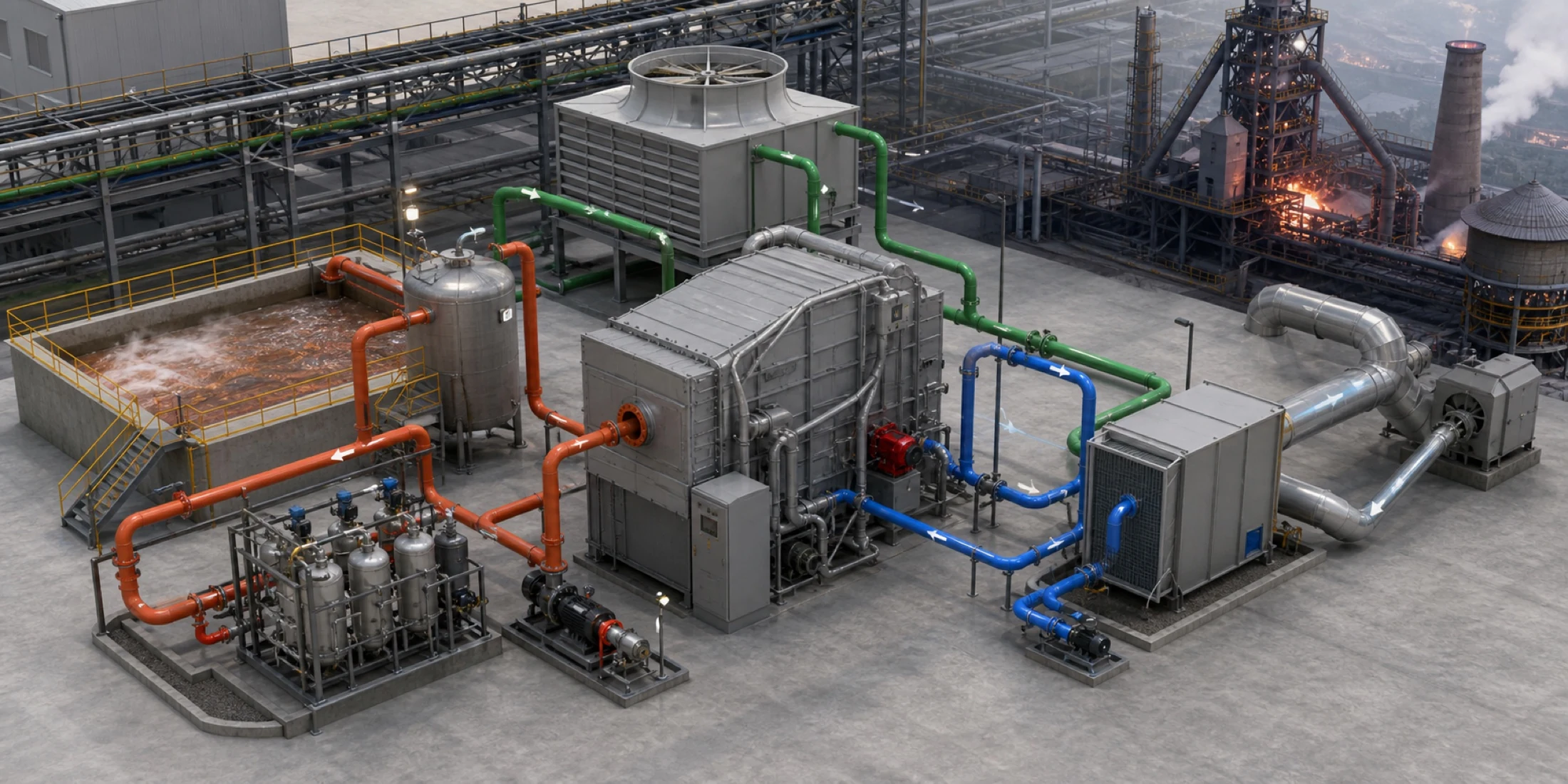

余热制冷再服务鼓风脱湿
冲渣水取热后驱动热水型溴化锂机组，制取 7/12℃ 冷冻水，再送到鼓风脱湿器降低绝对湿度。
冲渣水取热
核算温度、流量、水质和可取热时长，判断主机制冷是否稳定。
溴化锂制冷
用低品位热源制冷，减少直接电制冷处理大风量鼓风的运行压力。
鼓风脱湿
把湿空气冷却到露点以下析出凝结水，降低入炉绝对湿度。
数据验收
用脱湿量、出口湿度、能耗、焦耗和炉况数据共同评价效果。
Process Map
高炉是热量、气体和物料的逆流反应器
炉料自上而下，热风和还原气体自下而上。炉况稳定性决定产量、燃料比和后续炼钢节奏。
关键设备
- 高炉本体、热风炉、鼓风机、喷煤系统。
- 炉顶煤气回收、TRT、煤气净化和煤气管网。
- 出铁场、冲渣水系统和余热可利用热源。
- 鼓风脱湿系统、冷冻水系统和换热设备接口。
Core Metrics
看高炉，重点看“容积、燃料比、风、渣、水”
鼓风湿度不是孤立参数，它会影响入炉水分、热量消耗和炉况波动。
| 指标 | 新人理解 | 关联机会 |
|---|---|---|
| 高炉容积 | 反映单炉规模和运行强度。 | 大型高炉更适合优先评估脱湿和余热系统。 |
| 燃料比 | 每吨铁水消耗的焦炭和喷煤综合水平。 | 节焦收益需要围绕燃料比理解。 |
| 风量、风温、富氧率 | 反映热风系统和冶炼强度。 | 决定鼓风脱湿对炉况和燃料比的影响边界。 |
| 喷煤比 | 用煤粉替代焦炭的程度。 | 影响焦炭骨架、燃料经济性和炉况稳定。 |
| 鼓风湿度 | 空气中水分进入高炉后会吸热分解。 | 南方、沿海、高湿地区更值得关注。 |
| 冲渣水热源 | 高温炉渣冷却形成稳定低品位热源。 | 可作为非电制冷或余热利用入口。 |
| TRT 和煤气回收 | 炉顶压力能和高炉煤气是否稳定回收利用。 | 判断能源系统成熟度和数据可追溯性。 |
| 系统接口 | 机房、管线、冷却塔、过滤器和脱湿器位置。 | 决定方案是否能低扰动接入现有鼓风系统。 |
Field Questions
看高炉现场，先把风、煤、渣、水和煤气问清楚
高炉节能机会通常来自运行变量和副产系统耦合，不能只看炉容。
高炉容积、风量、风温、富氧率是多少？
这些数据决定鼓风侧改造的边界和炉况敏感度。
燃料比和喷煤比是否稳定？
节焦收益要和焦比、煤比、产量、炉况一起验收。
鼓风湿度是否有明显季节波动？
湿热季越长，脱湿项目越容易形成稳定收益窗口。
冲渣水温度、流量和水质如何？
热水型溴化锂制冷需要连续热源和可靠过滤保护。
TRT 和煤气回收是否稳定运行？
副产能源系统越成熟，越容易做完整能效核算。
常见误区
- 把高炉理解成单纯“烧煤炼铁”。
- 只看高炉容积，不看热风、鼓风和煤气系统。
- 看到余热就认为一定可用，忽略稳定性和系统接口。
延伸阅读
Check
3 道自测题
能答出来，就可以进入炼钢连铸与轧钢模块。
1. 为什么说高炉是逆流反应器？
说明炉料和气体的方向。
参考答案
炉料自上而下运动，热风燃烧产生的煤气和还原气自下而上运动，热量和还原能力在逆向接触中传递。2. 鼓风湿度为什么重要？
从入炉水分和热量角度解释。
参考答案
水分进入高炉后吸热并影响还原过程，湿度波动会影响燃料比和炉况稳定。3. 余热驱动脱湿要核验什么？
列出三个前置条件。
